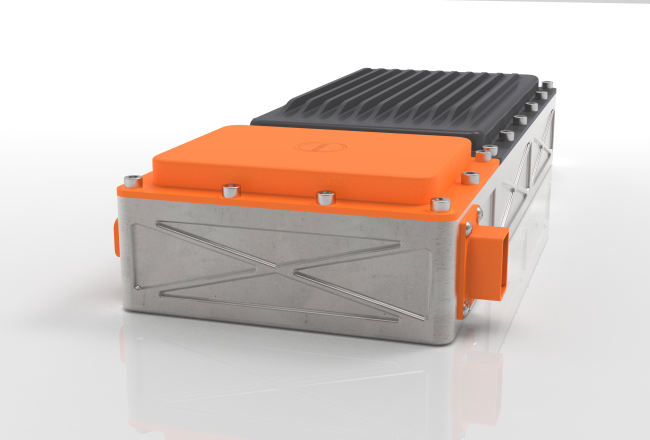

MOB High Voltage Housing orange black
故事

集两种材料的优点于一身

移动电气化开辟了新的道路选择。科思创正在通过改进的阻燃拜本兰®和模克隆®牌号向前迈进,以为锂离子电池、电力电子设备和电力传动系统的电气组件中的无定形热塑性塑料提供可预测的低翘曲和各向同性收缩、优异的延展性以及相对于温度的稳定机械和电气性能。关注细节。
联系专家 申请样品 申请报价

凭借出乎意料的解决方案迈向未来:适合高压应用的拜本兰®和模克隆®牌号

科思创聚碳酸酯具有出色的电气性能,已在电子电气行业的多种应用中得到验证。如今,由于提高能量密度和缩小组件尺寸的当前趋势,电动汽车 (EV) 需要越来越多的 FR 材料,以满足 600V CTI 要求(CTI 是用于度量绝缘材料电痕破坏性能的指数。它表示在对五个样品分别施加 50 滴规定的测试溶液后,所有样品均通过测试不产生漏电起痕的最大电压)。

传统的不同热塑性塑料类别可以提供这一额定值。科思创目前将两种材料的优点集于一身,开发了具有 UL94 V-0 阻燃等级和根据 IEC60112 的最高 CTI 额定值 600V,并结合无定形聚碳酸酯宝贵特性(如低翘曲和热各向同性行为的尺寸稳定性、优异的延展性以及相对于温度的稳定的机械和电气特性)的新解决方案。

这些牌号属于我们的阻燃拜本兰®和模克隆®产品线,并且专为电池封装、电动动力总成的高压组件以及电动汽车充电设备和光伏板等一般电子电气应用而设计。点击本页“相关品牌和产品”部分的相应链接,即可进入技术数据表。科思创材料的 UL 黄牌可以在本页末尾的“相关文章”部分找到。

创新并未就此止步。

科思创开发了一个具有广泛选项的工具箱,以提高聚碳酸酯的 CTI。例如,科思创能够支持客户开发具有更高导热性能的新牌号,用于需要改进的 CTI的高压应用中的热管理(科思创内部测试,初步数据)。更多材料正在研发中,或可根据客户要求开发。

拜本兰® FR3015 CTI 和模克隆® FR6019 CTI 可用于锂离子电池、电力电子和其他高压应用

拜本兰® FR3015 CTI 是一种具有阻燃性和延展性的 PC 混合物,专为锂离子电池应用而开发,例如电池座或汇流条托架。这种无增强、低翘曲的牌号具有 120°C 的高维卡温度,可用于安全要求更高的组件,例如,在现有的拜本兰® FR 解决方案基础上,还具有 600 V CTI 和 1.5 mm UL94V-0 阻燃等级。高维卡温度可在整个温度范围内提供稳定的机械性能,因此无需玻璃纤维增强。

模克隆® FR6019 CTI 是一种非增强型 UL94V-0 (1.5 mm) 阻燃牌号,具有 600 V 的高 CTI,专为电力电子组件中的电气应用以及锂离子电池中的潜在用途而设计。它具有抗冲击性,维卡温度高达 130 °C。其机械性能在软化温度前几乎保持恒定,这同样省去了任何玻璃纤维增强的步骤。正因如此,模克隆® FR6019 CTI 具有热各向同性行为和低翘曲性。

拜本兰® FR3015 CTI 和模克隆® FR6019 CTI 均为不透明牌号且易于着色。客户应注意,作为配方的一部分,颜色会影响 CTI 值。因此,只有达到 600V CTI (根据 IEC60112)的拜本兰® FR3015 CTI 和模克隆® FR6019 CTI 的颜色是 UL 黄牌认可的颜色。对于其他颜色,科思创正提供这方面的技术支持。以促进不断将新的颜色添加进 UL 黄牌。

久经考验的材料:根据 IEC60112 进行测试

CTI 根据 IEC60112 测量和评级。其结果是基于 175V 和 600V 之间的测试材料额定电压。根据额定电压,某些材料可归入绝缘材料组 (IEC)。考虑到 CTI 额定值、工作电压和污染程度,可以得出轨道之间的最小距离,以指导设计工程师。

CTI 测试需要使用两个电极,它们被放置在基板上的既定距离处。从 300 到 350V 开始的每个电压测试级别,测试人员在电极之间倒入 50 滴导电溶液。如果成功通过某个电压级别,则可以逐渐增加电压,直到达到 600V 的最大测试电压。如果某个电压级别的测试失败,则 CTI 将被定义为测试通过的最后一个电压级别。

低压组件的材料选择范围

在导热性方面,金属通常优于导热塑料。但就设计或量产而言,塑料远远优于金属。凭借广泛的设计自由度,塑料散热器的智能设计通常可以实现与金属散热器不相上下的冷却性能。

除了 CTI 为 600 V 且阻燃的拜本兰® FR3015 CTI 和模克隆® FR6019 CTI 外,科思创还提供多种较低 CTI 的黑色导电塑料和白色电绝缘导热塑料产品组合。其中部分牌号具有额外的 FR 封装,可达到 UL94 V-0 等级。

为确保适度散热,我们建议使用模克隆® TC120 FR,它具有电绝缘性和低碳足迹。

如需更高的散热性,模克隆® TC629 则是首选材料。除了导热性外,模克隆® TC629 还具有导电性,表面电阻率为 4∙103 Ω,体积电阻率为 1∙102 Ωm。凭借这些电气特性,它可在 3 mm 厚度、1 至 18 GHz 频率范围内提供高达 55 dB 的 EMI 屏蔽效能(根据科思创内部测试,初步数据,取决于零件厚度和设计)。因此,它可以支持 OEM 和各级供应商的 EMI 屏蔽工作。

除了供应材料外,科思创还提供广泛的支持,帮助客户将其想法付诸实践。这包括数字工程(如热模拟、结构模拟、流变模拟和模具设计支持),以及现场加工和生产支持。

“我们利用市场知识和自身的专业知识,开发出了具有低翘曲、良好延展性和随温度变化的稳定机械性能以及新电气性能的聚碳酸酯材料。这使我们能够“集两种材料的优点于一身”。

Matthias Knaupp 博士

CTI 材料全球技术开发和项目负责人

关键词

  • 抗爬电性和燃烧行为: 1.5 mm UL94 V-0 和根据 IEC60112 的 600V CTI 额定值
  • 尺寸稳定性: 可预测的低收缩率、低翘曲
  • 耐冲击性: 无玻璃纤维增强的优良延展性
  • 机械性能: 在极广的温度范围内提供几乎恒定的机械性能
  • 电气性能: 在极广的温度范围内提供几乎恒定的电气强度和体积电阻
