热塑性聚氨酯依赖热量在挤出和注塑过程中获得新形状。由于多功能TPU需经过反复加热,有时还与其他材料结合使用,以形成具有特有属性的高性能复合材料,因此详细评估各个TPU品级的热属性对预测其性能至关重要。TPU的相关热属性包括热膨胀、热传导、比热、燃烧行为(热值和卡值)和热变形温度。您可以在下面找到以下每个值的简要说明以及相关的测试标准。
热膨胀

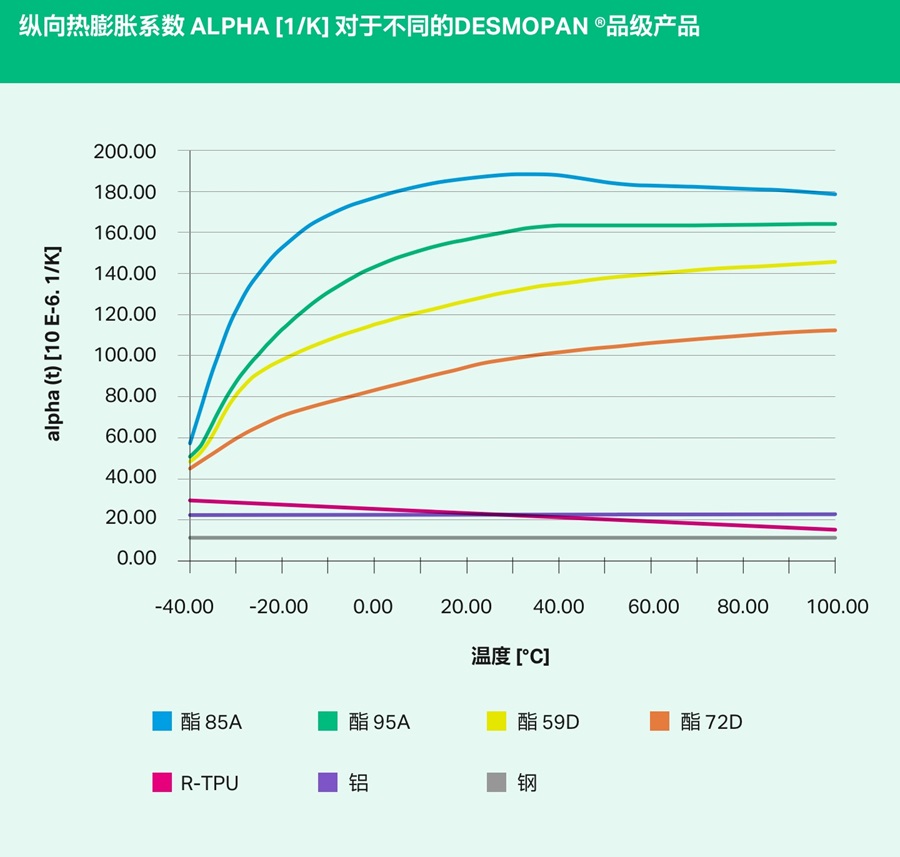

与所有材料一样,Desmopan®也具有热胀冷缩的性质。这种现象用线性热膨胀系数表示,该系数是测量时温度和材料肖氏硬度的函数。玻纤增强Desmopan®品级的热膨胀性能非常有趣。即使玻璃纤维含量仅为20%,热膨胀系数也会大大降低到与铝或钢相似的水平,但弹性模量(杨氏模量)不会超过2000 MPa。
热传导
导热率根据DIN 52612确定。该测量值定义了每单位时间通过给定试样厚度的热量。在20°C时,Desmopan®的导热率为0.20至0.25 W/(K m)。在80℃时,其导热率降至0.17至0.20 W/(K m)。
比热
比热根据DIN 51005测量。该测量值表示将特定质量的材料加热1 K所需的能量。在20°C时,Desmopan®的比热为1.45至1.70 J/g K。在80°C时,此值增加至1.70至1.90 J/g K。
燃烧产生的热值
该值基于DIN 51900计算,表示一克材料燃烧时释放的能量。热值和卡值有所不同。Desmopan®的热值介于25000和28000 J/g之间。Desmopan®的卡值介于26000和29000 J/g之间。
热变形温度
对于刚性热塑性塑料,热变形温度通常指定为符合ISO 306的维卡软化温度(VST)或符合ISO 75的热变形温度(HDT)。这些测量方法不适用于Desmopan®等热塑性聚氨酯,因为测量值显示出对肖氏硬度的显著依赖性,因此没有信息价值。
