案例分析

Bayfol® HX 薄膜能够为飞行员提供激光防护眼镜

在起飞或降落过程中,暴露在激光环境中会严重分散飞行员的注意力或使其受伤,事故随之发生的频率将会上升。Bayfol® HX 薄膜使智能材料公司 Metamaterial Inc. (META™) 创造出全球首款名为 metaAIR® 的飞行员激光防护眼镜,并率先获得飞机制造商行业的首个批准。
飞机起飞并且受到激光指示器照射
任务

提供一种用于保护飞行员的全息滤光片材料

在过去 5 年中,仅美国、英国和加拿大就报导了 40000 多起激光事故。META™ 与空客合作以旨在为全息滤光片找到合适的特殊光聚合物薄膜,以保护飞行员免受有害的 532 nm 波长绿色激光的伤害,其中,这种波长的激光照射占航空激光照射的 90% 以上。这种嵌入防护眼镜的薄膜还需在符合航空工业标准的前提下使飞行员能看到仪表和跑道灯光且不发生颜色失真。

挑战

定制 Bayfol® HX 薄膜,以应对激光挑战

在考虑多种特殊材料和技术后,META™ 最终选择了 Bayfol® HX 光聚合物薄膜,并与我们合作定制薄膜,以应对以下三种挑战。首先,原材料必须覆盖宽度至少为 1 米、长度至少为数米的区域。其次,薄膜及其光聚合物涂层必须具有高光学衍射和透明度,以及颜色平衡的红-绿-蓝 (RGB) 滤波。最后,其必须在与粘合剂等其他材料匹配时保持稳定性,以适应不同的温湿度。

解决方案

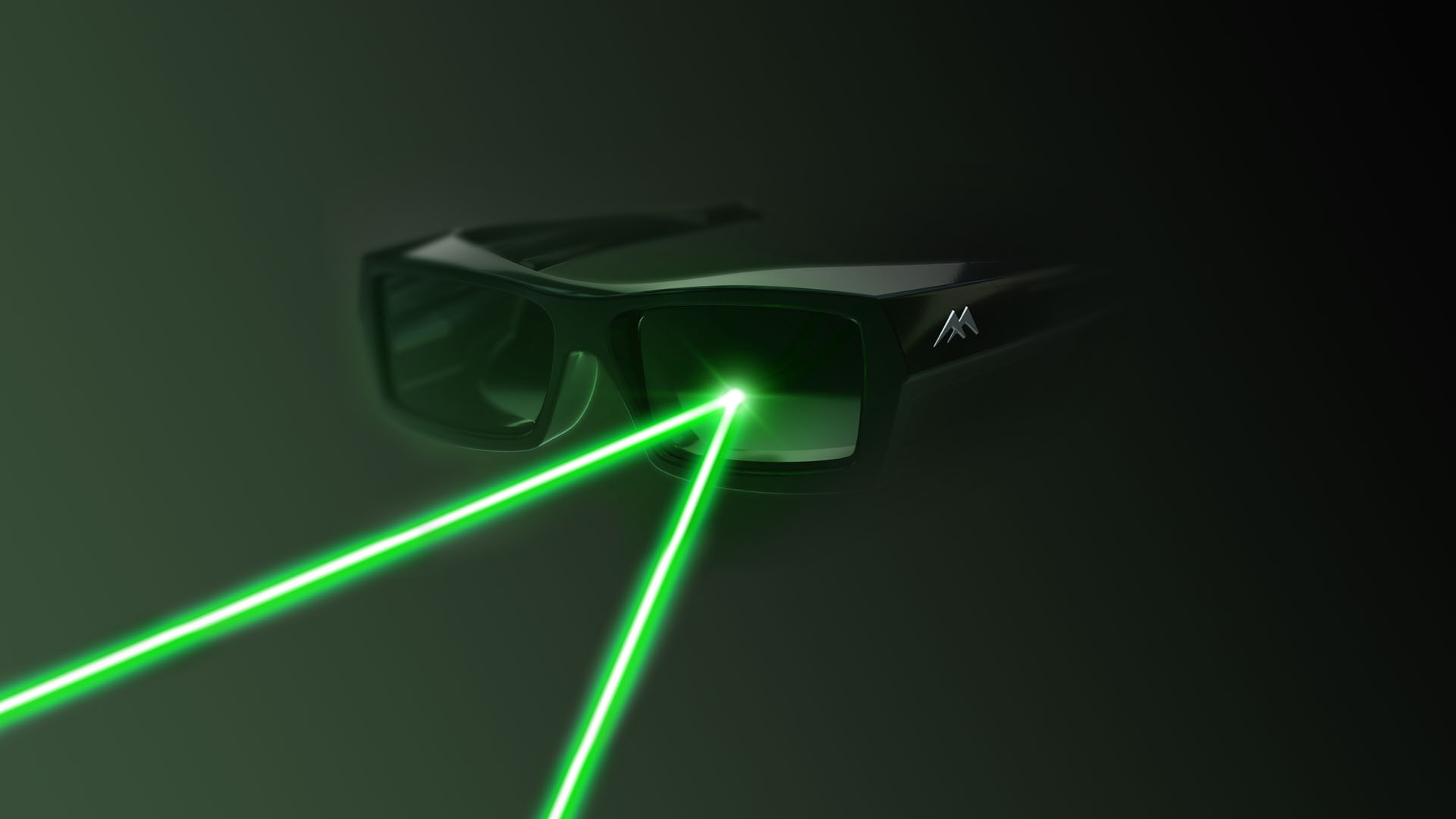

Bayfol® HX120 薄膜能够使激光偏转,但不会发生颜色失真。

在数次生产过程中对薄膜性能进行了微调,精制的 Bayfol® HX120 薄膜使 META™ 能够设计出有效的激光防护眼镜产品 metaAIR®。在使用三醋酸酯 (TAC) 基质的宽幅卷筒纸中,薄膜可在 440 nm~680 nm 波长范围内进行激光记录,以实现 99.999% 的衍射效率,从而保护飞行员免受有害的激光照射。借助记录在薄膜中的体全息光学元件 (vHOE),可保持自然色,并具有高透明度和稳定性。

Bayfol® HX120 的性能是为满足我们客户的高标准而量身定制的。科思创技术团队能够理解我们的需求。如今,META™ 能够提供从概念阶段到制造阶段的高性能全息组件和产品,并与科思创紧密合作,以满足客户需求。

Oshrit Harel

研发和材料经理,Metamaterial Inc. (META™)

在不失去颜色感知和清晰度的情况下为飞行员提供激光照射防护

  • 强大的偏转 过滤有害激光,同时保留“透视”质量所需的高光学性能。
  • 自然色 宽频带感光实现多个缺口的多路复用,因此色彩自然。
  • 宽记录区 大型胶卷允许进行大面积扫描记录(META™ 专利)。
  • 易于生产 干涂层光聚合物可以在没有湿化学的情况下实现大批量生产。
  • 多层 Bayfol® HX120 可以用全息图进行记录,然后与其他全息图或其他功能薄膜堆叠。
  • 设计多样化 薄膜可集成到平面或柱面透镜、显示器等工具上。
